标准型双卧轴搅拌主机

标准型双卧轴搅拌主机

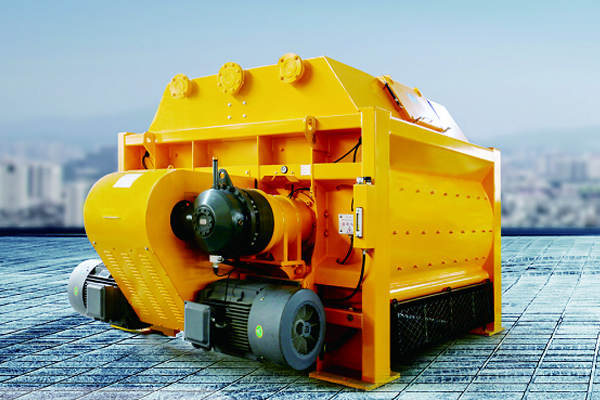

JS系列标准型双卧轴搅拌主机，是我公司自主开发的一种先进的混凝土搅拌设备，该主机具备搅拌能力强、搅拌质量好、可靠性高及噪音低等特点。主要应用于高铁、公路、机场建设和商品混凝土搅拌站等行业。

技术参数
标准型双卧轴搅拌主机

参数/型号	JS1250	JS1500	JS2000	JS3000	JS4000	JS4500
进料容量(L)	2000	2400	3200	4800	6400	7200
出料容量(L)	1250	1500	2000	3000	4000	4500
理论生产能力(m³/h)	75	90	120	180	240	270
搅拌轴转速(r/min)	29.67	26.75	23.5	23.4	22.85	22.85
搅拌电机功率（kw）	2×22	2×30	2×37	2×55	2×75	2×75
润滑油泵电机功率（kw）	0.09	0.09	0.09	0.09	0.09	0.09
液压系统电机功率(kw)	2.2	2.2	2.2	2.2	2.2	2.2
电磁阀电源(V)	DC24	DC24	DC24	DC24	DC24	DC24
搅拌时间(S)	≤40	≤40	≤40	≤45	≤45	≤45
搅拌臂数量(个)	16	12	16	18	22	22
骨料最大粒径(碎石/卵石)(mm)	60/80	60/80	80/120	100/150	100/150	100/150
外型尺寸(mm)(长×宽×高)	3000×2750×2000	2900×3000×2150	3450×3000×2250	3900×3300×2230	4500×3300×2240	4700×3300×2240
运输状态尺寸(mm) (长×宽×高)	3000×2000×2000	2900×2320×2150	3450×2320×2250	3900×2600×2230	4500×2600×2240	4700×2600×2240
整机质量(kg)	5200	6200	7500	9300	11800	12300

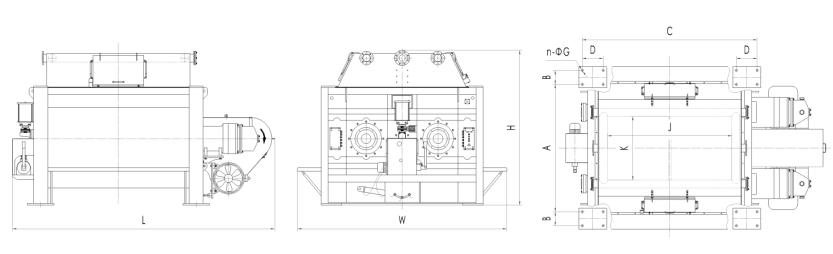

外形及安装尺寸

尺寸型号	A	B	C	D	N	G	L	W	H	J	K
JS1250	1440	235	1824	200	16	22	3000	2750	2000	1330	790
JS1500	1820	200	1822	…	8	32	2900	3000	2150	1120	910
JS2000	1820	200	2250	…	8	32	3450	3000	2250	1460	885
JS3000	1820	200	2615	300	16	32	3900	3300	2230	1840	990
JS4000	1820	200	3065	300	16	32	4500	3300	2240	2250	970
JS4500	1820	200	3265	300	16	32	4700	3300	2240	2430	970

产品特点：
1、专用减速机
本机配置我公司自制的高性能角传动行星减速机，该减速机选用优质钢材，采用精密数控设备加工，且全部齿轮磨齿加工，精度等级达到六级精度以上。（大型主机用户可选配减速机润滑油循环过滤系统）

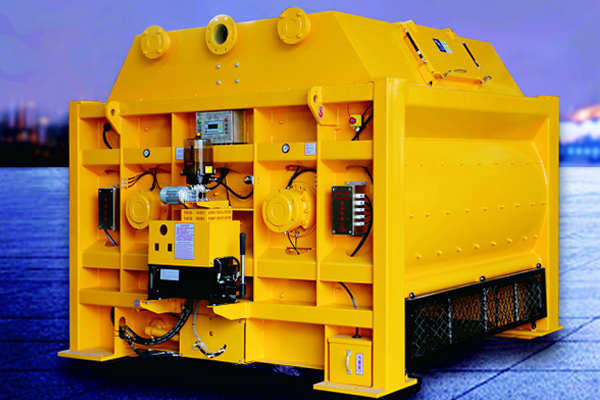

2、监控系统
搅拌主机监控系统实时对液压泵和减速器油温、油位进行监控，通过监控器实现中文信息提示、声光报警提示以及运行记录、报警记录存储。系统自带功能按键，可通过监控器查看主机运行时间、卸料次数等各种运行参数,并参考监控器保养提示信息，进行主机相应的维护和保养。多种智能润滑模式设定和控制，实现了主机轴端密封件的自动润滑。

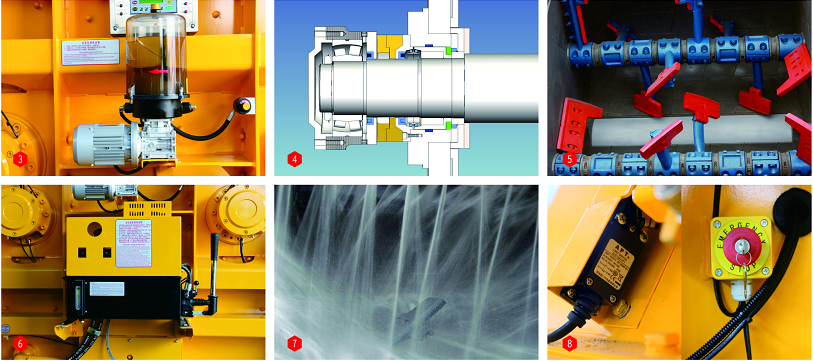

3、润滑系统
润滑系统采用监控系统智能控制电动润滑泵，四个泵芯分别向四个轴端供油，提高了轴端密封效果和寿命，同时又确保用油量达到最小。

4、轴端密封
轴端采用多重密封和油压密封等技术，关键部位采用特殊耐磨材料，能有效延长轴端的使用寿命。

5、搅拌系统
搅拌系统采用多搅刀设计，无死角，在短时间内即可达到完美均匀的搅拌效果。搅拌叶片和衬板为我公司自制高铬合金耐磨铸铁，其硬度高，耐磨性好。

6、液压系统
采用液压系统开闭卸料门，在突然停电的情况下，可使用手动泵做紧急排放，防止主机内混凝土结块。

7、供水系统
多管路喷水设计，使水能在短时间内喷洒均匀。从喷嘴喷出的水不但用于搅拌还可以清洗搅拌轴、叶片、轴端，从而防止混凝土抱轴，保证了搅拌臂的搅拌效率和达到不让泥浆浸蚀轴端的目的。

8、安全开关
搅拌机上盖检修门处有一个接触式限位开关，当打开检修门时搅拌机主电机停止工作。从而保护进入搅拌罐体内进行检修或更换配件的工作人员的人身安全。罐体上装有钥匙安全开关，供紧急停止和检修时使用，按下此开关可使整机全部断电，取下钥匙可避免他人误操作
